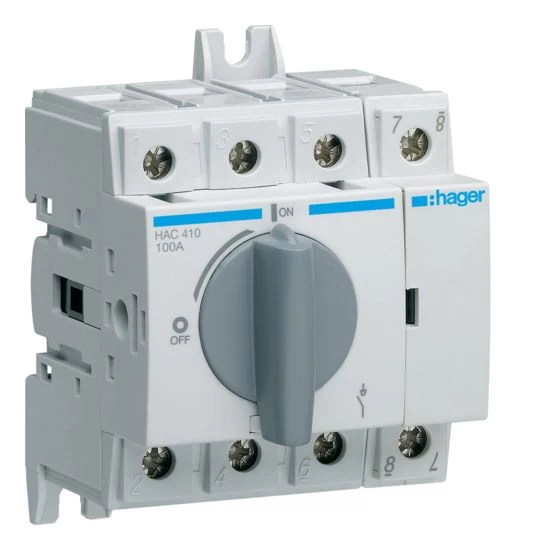

Hager HAC hoofdschakelaar HAC410
Iedere schakel- en verdeelinrichting heeft een schakelaar en/of beveiliging in de inkomende en afgaande voedingen. Hager biedt altijd de juiste oplossing voor een optimale beveiliging en schakeling van de installatie met zijn uitgebreide aanbod van vermogensautomaten, lastscheiders, lastomschakelaars, veilighedenlastscheiders, mespatroonlastscheiders en NH-patroonlastscheiderstroken. De reeks Hager lastscheiders en lastomschakelaars heeft een uitgebreide range in verschillende uitvoeringsvormen.
Kenmerken Hager HAC hoofdschakelaar HAC410
Deze modulaire lastscheider heeft een lichtgrijze draaiknop en zichtbare schakelpositie. De draaibediening van deze hoofdschakelaar is direct op het component in de UIT-positie vergrendelbaar met een hangslot. Daarnaast biedt deze HAC hoofschakelaar gegarandeerde in- en uitschakelingen en veilige scheiding in alle laagspanningsnetten. Geschikt voor montage op DIN-rail of montageplaat, kooiklemmen tot maximaal 35mm².
Hager HAC hoofdschakelaars zijn verkrijgbaar in diverse varianten.
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
|---|---|
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal polen | 4 |
| Aantal schakelaars | 1 |
| Apparaatbouwvorm | Inbouwapparaat vaste inb. techniek |
| Bedrijfsspanning (meetspanning) | 380-415 V |
| Beschermingsgraad (NEMA) | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Draadlengte | N.v.t. |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor tussenbouw | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor vloerbevestiging | Ja |
| Hangslotvergrendeling | Ja |
| Inclusief schakelas en knop/hendel | Nee |
| Kleur bedieningselement | Grijs |
| Max. Nominale bedrijfsspanning Ue bij AC | 415 V |
| Motoraandrijving geïntegreerd | Nee |
| Motoraandrijving optioneel | Nee |
|---|---|
| Nominale (meet)stroom | 100 A |
| Nominale continustroom Lu | 100 A |
| Nominale continustroom, AC-21, 400 V | 100 A |
| Nominale continustroom, AC-23, 400 V | 80 A |
| Nominale vermogen, AC-23, 400 V | 36 kW |
| Schakelvermogen bij 400 V | 65 kW |
| Soort | Hoofdschakelaar |
| Therm. kortsluitstroom (1 sec) | 1.5 kA |
| Toegelaten korte-duur stroom Icw | 1.5 kA |
| Uitschakelspoel optioneel | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als omkeerschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering lastscheider | Ja |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Vergrendelbaar | Ja |
| Voorwaardelijke Nominale kortsluitstroom Iq | 25 kA |
