Eaton Holec Systeem 55 – Meterbord HMAN3X25

Eaton Holec Systeem 55 meterbord HMAN3X25

Systeem 55 is een modulair kunststof kastensysteem voor het samenstellen van huisaansluitcombinaties en schakel- en verdeelinrichtingen voor woningen, (winkel)bedrijven, kantoren en praktijkruimten. Eaton Holec Systeem 55 omvat schakelkasten, kasten met beveiligingscomponenten, railkasten, klemmenkasten, voedingskasten en een compleet pakket aan bijbehorende accessoires en hulpstukken.

Kenmerken Eaton Holec Systeem 55 meterbord HMAN3X25

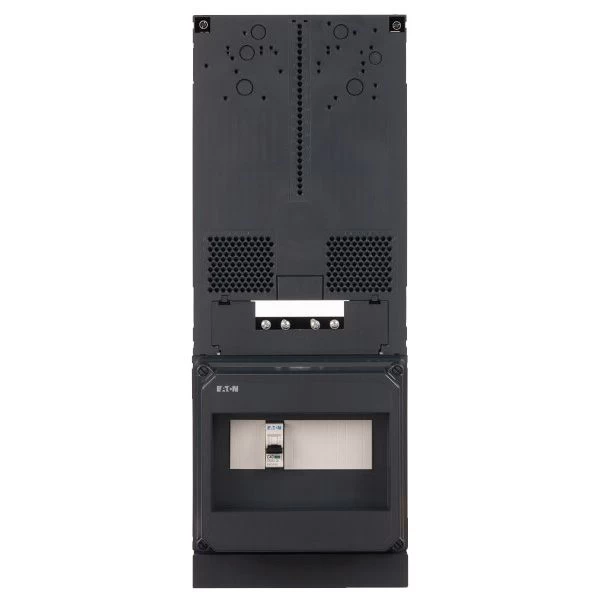

Dit meterbord uit de Systeem 55 serie van Eaton Holec is een meterbord-aansluitcombinatie, die bestaat uit een meterbord, aansluitkast en kabelinvoering. Het meterbord is voorzien van sleuven voor bevestiging van een KWH-meter en is daarnaast ook geschikt voor boiler- en TF-relais. Deze meterbord-aansluitcombinatie heeft afmetingen en openingen volgens de norm NEN3249, voor zowel 1-fase en 3-fase aansluitingen. Verder beschikt het meterbord over de volgende onderdelen:
• Bevestigingsschroeven voor bevestiging meterbord op achterwand
• Bevestigingsschroeven voor bevestiging KWH-meter op meterbord
• Afdichtstuk met 5 ronde gaten diameter 8mm in poort 160mm aan de bovenzijde
• Voorzien van rand aan onderzijde ter bescherming van stroomdiefstal
• Voedende bedrading naar KWH-meter en afgaande bedrading naar groepenkast (10mm²)

De aansluitkast is 205x220mm (HxB) en beschikt over de volgende onderdelen:
• 3x installatie-automaten: 1-polig, 10kA, 25A, C-karakteristiek, verzegelbaar
• Aansluitblok voor nul en aarde
• Bevestigingsschroeven voor bevestiging aansluitkast op achterwand
• Verzegelbare deksel
• Onder en boven voorzien van poorten 160mm
• 2 parkeerklemmen voor inkomende fases L2 en L3

De kabelinvoering HILN1 is geschikt voor 1 kabel en wordt geleverd met een rubberring met een 17/23/30mm diameter.
